Co to jest odlewanie aluminium? Kompletny przewodnik po częściach odlewanych z aluminium

Odlewanie aluminium to proces produkcyjny, podczas którego stopione aluminium jest wlewane lub wtryskiwane do formy w celu wytworzenia ukształtowanej części. Po ochłodzeniu i zestaleniu część jest wyjmowana z formy, w wyniku czego powstaje komponent ściśle odpowiadający pożądanej geometrii. Jest to jedna z najpowszechniej stosowanych metod obróbki plastycznej metali na świecie ponad 20% całego aluminium wykorzystywanego na świecie w różnych zastosowaniach, od bloków silników samochodowych po obudowy elektroniki użytkowej.

Główną zaletą odlewów aluminiowych jest połączenie lekkości, wysokiego stosunku wytrzymałości do masy, odporności na korozję i doskonałej przewodności cieplnej. Niska temperatura topnienia aluminium (~660°C w porównaniu do ~1370°C stali) również sprawia, że ​​jest ono energooszczędne w przetwarzaniu, zmniejszając koszty produkcji w środowiskach produkcyjnych o dużej skali.

Jak działa proces odlewania aluminium

Chociaż różne metody odlewania różnią się narzędziami i techniką, podstawowy proces przebiega według spójnej sekwencji kroków:

1. Przygotowanie formy: Formę lub matrycę oczyszcza się, wstępnie podgrzewa i powleka środkiem antyadhezyjnym, aby zapobiec przywieraniu.
2. Topienie: Wlewki ze stopu aluminium topią się w piecu, zazwyczaj w temperaturach od 700°C do 750°C.
3. Wylewanie lub wtryskiwanie: Roztopiony metal wprowadza się do gniazda formy grawitacyjnie lub pod ciśnieniem, w zależności od zastosowanej metody.
4. Zestalanie: Aluminium ochładza się i twardnieje wewnątrz formy. Czas chłodzenia waha się od sekund (odlewanie ciśnieniowe) do minut (odlewanie piaskowe) w zależności od rozmiaru części i metody.
5. Wyrzucanie i przycinanie: Zestalona część jest usuwana, a nadmiar materiału (wypływka, bramki, piony) jest odcinany.
6. Przetwarzanie końcowe: Części mogą być poddawane obróbce cieplnej, obróbce skrawaniem, wykańczaniu powierzchni lub kontroli jakości.

Cały cykl dla części odlewanej pod wysokim ciśnieniem można zakończyć w poniżej 60 sekund do małych komponentów, dzięki czemu odlewy aluminiowe doskonale nadają się do środowisk produkcji masowej.

Główne rodzaje odlewów aluminiowych

Nie wszystkie procesy odlewania aluminium są takie same. Każda metoda ma wyraźne zalety, profile kosztów i idealne przypadki użycia. Pięć najpopularniejszych typów to:

1. Odlewanie ciśnieniowe

Roztopione aluminium wtryskiwane jest do matrycy ze stali hartowanej pod ciśnieniem ok 1500 do 25 000 psi . Metoda ta zapewnia doskonałą dokładność wymiarową i gładkie wykończenie powierzchni. Idealnie nadaje się do masowej produkcji skomplikowanych, cienkościennych części. Typowe zastosowania obejmują obudowy przekładni, wsporniki i obudowy elektroniki. Koszty narzędzi są wysokie – matryce mogą kosztować 10 000 do 100 000 dolarów — ale koszty jednostkowe gwałtownie spadają w skali.

2. Odlewanie piasku

Wzór jest zasypywany piaskiem, aby utworzyć wnękę formy. Roztopione aluminium jest wlewane grawitacyjnie. Odlewanie piaskowe obsługuje bardzo duże części i złożone geometrie wewnętrzne poprzez rdzenie. Jest to najbardziej elastyczna metoda, ale zapewnia bardziej chropowate wykończenie powierzchni i wymaga więcej obróbki końcowej. Koszty oprzyrządowania są często niskie poniżej 1000 dolarów do prostych wzorów. Jest szeroko stosowany do bloków silników, obudów pomp i prototypów.

3. Trwałe odlewanie form (odlewanie grawitacyjne)

Roztopione aluminium wlewa się do metalowych form wielokrotnego użytku pod wpływem grawitacji lub pod niskim ciśnieniem. Metoda ta pozwala uzyskać lepsze właściwości mechaniczne niż odlewanie piaskowe ze względu na szybsze tempo krzepnięcia, co skutkuje drobniejszą strukturą ziaren. Formy mogą trwać 10 000 do 100 000 cykli . Typowe zastosowania obejmują głowice cylindrów, koła i konstrukcyjne elementy samochodowe.

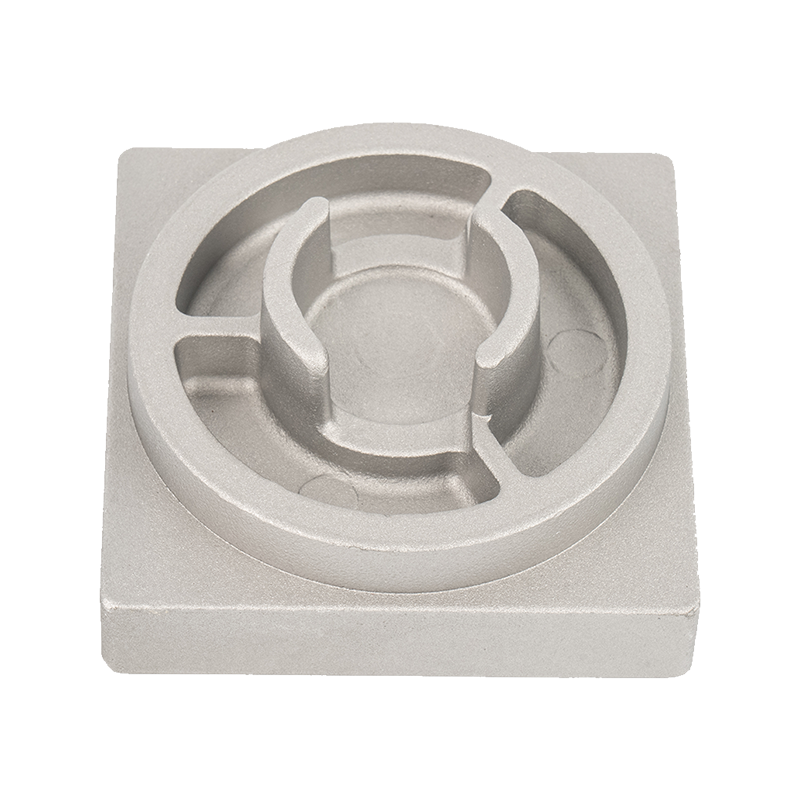

4. Odlewanie inwestycyjne (odlewanie metodą traconego wosku)

Model woskowy pokrywa się masą ceramiczną, utwardza, a następnie wosk topi. Roztopione aluminium wypełnia formę ceramiczną. Proces ten zapewnia najwyższą dokładność wymiarową i umożliwia odtworzenie bardzo drobnych szczegółów. Jest powszechnie stosowany w przemysł lotniczy, urządzenia medyczne i komponenty obronne gdzie tolerancje mogą sięgać nawet ±0,1 mm. Jest wolniejszy i droższy w przeliczeniu na jednostkę niż odlewanie ciśnieniowe.

5. Odlewanie ciśnieniowe pod niskim ciśnieniem (LPDC)

Roztopione aluminium jest wypychane w górę do matrycy przy użyciu gazu pod niskim ciśnieniem (zazwyczaj 0,1 do 1,0 bara ). Kontrolowane wypełnienie zmniejsza turbulencje i porowatość, poprawiając integralność mechaniczną. Preferowaną metodą jest LPDC aluminiowe felgi samochodowe oraz elementy konstrukcyjne, w przypadku których zarówno jakość, jak i wielkość produkcji mają kluczowe znaczenie.

Typowe stopy aluminium stosowane w odlewnictwie

Wybór stopu aluminium wpływa bezpośrednio na właściwości mechaniczne, lejność, odporność na korozję i skrawalność. Do najczęściej stosowanych stopów odlewniczych należą:

• A380: Najpopularniejszy stop odlewniczy. Zapewnia dobrą płynność, szczelność ciśnieniową i odporność na pękanie na gorąco. Stosowany w częściach samochodowych i produktach konsumenckich.
• A356: Doskonała wytrzymałość i odporność na korozję po obróbce cieplnej. Powszechnie stosowane w częściach konstrukcyjnych przemysłu lotniczego i samochodowego.
• A413: Bardzo wysoka płynność i szczelność ciśnieniowa. Preferowany do cylindrów hydraulicznych i skomplikowanych cienkościennych odlewów.
• 535 (Almag 35): Wysoka odporność na korozję i doskonała obrabialność. Stosowany w sprzęcie morskim i przetwórstwie spożywczym.

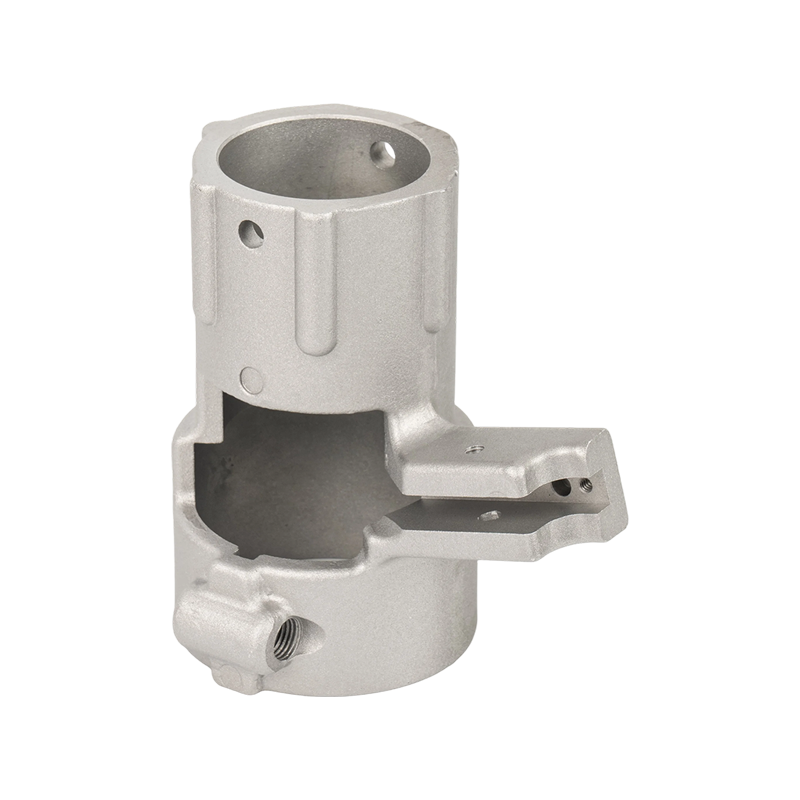

• B390: Wysoka twardość i odporność na zużycie. Nadaje się do bloków silnika i tulei cylindrowych wymagających odporności na ścieranie.

Zawartość krzemu jest kluczową zmienną w stopach odlewniczych — stopy zawierające 5–13% krzemu zapewniają najlepszą lejność poprzez poprawę płynności i zmniejszenie porowatości skurczowej podczas krzepnięcia.

Do czego służą części z odlewów aluminiowych?

Części odlewane z aluminium pojawiają się praktycznie w każdym większym sektorze produkcyjnym. Ich zastosowania odzwierciedlają wszechstronność materiału i precyzję osiąganą w procesach odlewania:

Przemysł motoryzacyjny

Największym odbiorcą odlewów aluminiowych jest sektor motoryzacyjny, stanowiący ok 75% całkowitej produkcji odlewów aluminiowych w Ameryce Północnej . Kluczowe części obejmują bloki silnika, głowice cylindrów, obudowy skrzyni biegów, zwrotnice zawieszenia, zaciski hamulcowe i koła. Obowiązki dotyczące zmniejszania masy pojazdów – wynikające z oszczędności paliwa i wymagań dotyczących zasięgu pojazdów elektrycznych – jeszcze bardziej zwiększają ten popyt.

Lotnictwa i Obrony

Zastosowania lotnicze wymagają wysokiego stosunku wytrzymałości do masy i wąskich tolerancji wymiarowych. Odlewy inwestycyjne i piaskowe służą do produkcji obudów turbin, wsporników konstrukcyjnych płatowca, obudów awioniki i elementów układu paliwowego. Odlewy aluminiowe muszą tutaj spełniać rygorystyczne certyfikaty takie jak AMS (Specyfikacje materiałów lotniczych) .

Elektronika i Telekomunikacja

Obudowy z odlewanego ciśnieniowo aluminium są szeroko stosowane w radiatorach, oprawach oświetlenia LED, obudowach telekomunikacyjnych stacji bazowych i obudowach laptopów. Aluminium przewodność cieplna ~155 W/m·K sprawia, że jest on bardzo skuteczny w rozpraszaniu ciepła z elementów elektronicznych.

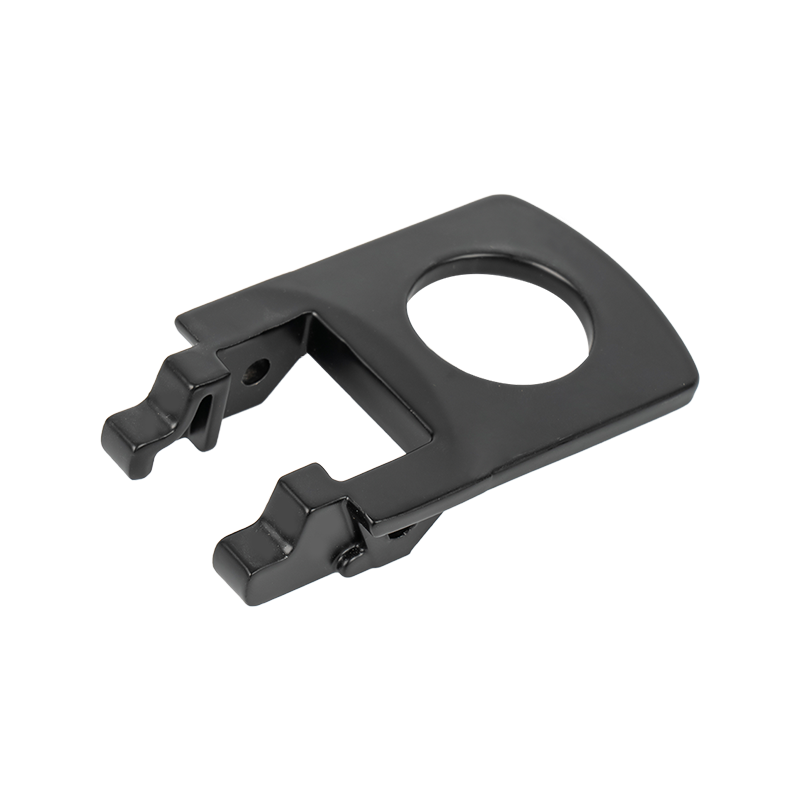

Maszyny przemysłowe i pompy

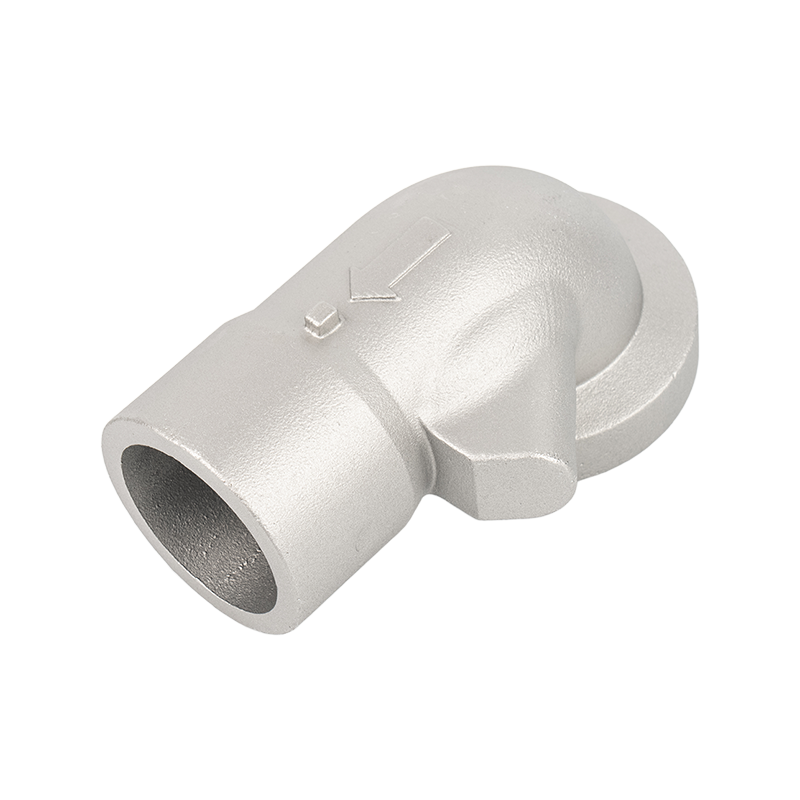

Obudowy pomp, korpusy zaworów, elementy sprężarek i obudowy skrzyni biegów są rutynowo wykonane z odlewów aluminiowych. Odporność na korozję stopów takich jak 535 znacznie wydłuża żywotność urządzeń do transportu płynów, szczególnie w środowisku morskim lub chemicznym.

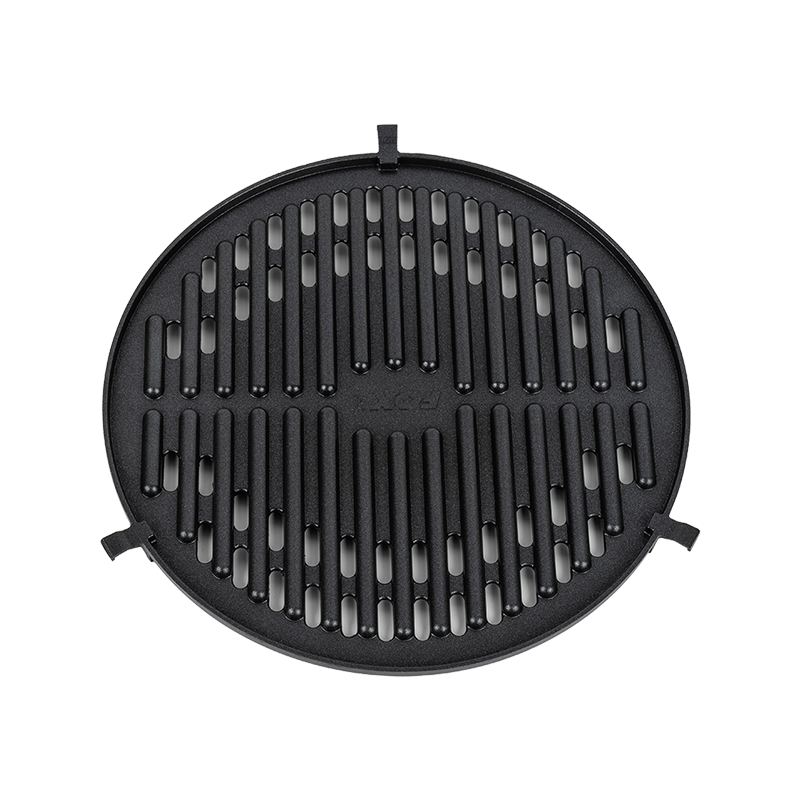

Produkty konsumenckie i elektronarzędzia

Od obudów elektronarzędzi po urządzenia kuchenne i sprzęt ogrodniczy – odlewy ciśnieniowe z aluminium zapewniają trwałe, lekkie obudowy przy niskim koszcie jednostkowym. Możliwość zintegrowania złożonych elementów – żeber, występów, gwintów – bezpośrednio z odlewem zmniejsza liczbę etapów montażu i całkowity koszt komponentu.

Kluczowe zalety odlewów aluminiowych

Odlew aluminiowy oferuje wyraźną kombinację właściwości, które może osiągnąć niewiele procesów produkcyjnych w tym samym zakresie zastosowań:

• Lekki: Aluminium jest w przybliżeniu jedną trzecią gęstości stali (2,7 g/cm3 w porównaniu z 7,85 g/cm3), co znacznie zmniejsza masę części i pojazdu.
• Elastyczność projektowania: Złożone geometrie, cienkie ścianki (zaledwie 0,5 mm w przypadku odlewania ciśnieniowego) i zintegrowane funkcje można uzyskać w jednym etapie odlewania.

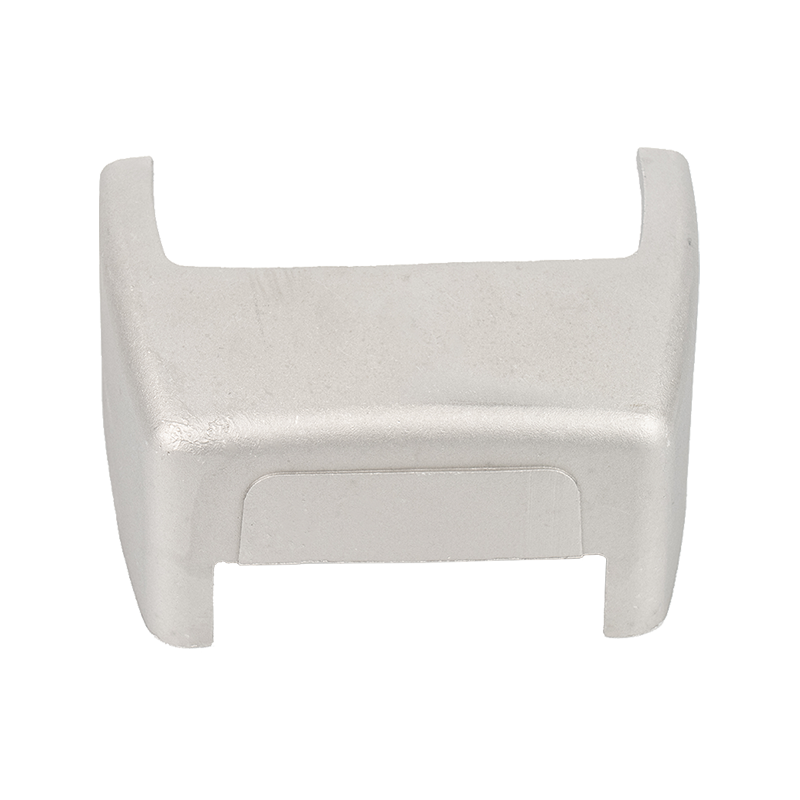

• Odporność na korozję: Aluminium w naturalny sposób tworzy ochronną warstwę tlenku, dzięki czemu części odlewane nadają się do pracy w trudnych warunkach bez dodatkowej powłoki.
• Wysoka przewodność cieplna i elektryczna: Umożliwia efektywne zarządzanie ciepłem i przewodnością w zastosowaniach elektronicznych i elektrycznych.
• Możliwość recyklingu: Aluminium jest W 100% nadające się do recyklingu bez utraty właściwości, a recykling wymaga jedynie ok 5% energii potrzebne do produkcji aluminium pierwotnego – to główna zaleta w zakresie zrównoważonego rozwoju.
• Efektywność kosztowa na dużą skalę: W szczególności odlewanie pod wysokim ciśnieniem zapewnia bardzo niskie koszty jednostkowe w przypadku dużych serii produkcyjnych, co często czyni go najbardziej ekonomiczną opcją w przypadku skomplikowanych części powyżej 50 000 sztuk rocznie.

Ograniczenia i wyzwania do zrozumienia

Żaden proces produkcyjny nie przebiega bez kompromisów. Kupujący i inżynierowie powinni być świadomi następujących praktycznych ograniczeń:

• Porowatość: Porowatość gazowa i skurczowa to najczęstsze wady odlewów aluminiowych. Szczególnie podatne jest odlewanie pod wysokim ciśnieniem. Odlewanie ciśnieniowe wspomagane próżniowo i odpowiednia konstrukcja odpowietrzania pomagają złagodzić ten problem.
• Wysokie koszty oprzyrządowania do odlewania ciśnieniowego: Matryce stalowe do HPDC wymagają znacznych inwestycji początkowych, co czyni je nieekonomicznym w przypadku produkcji na małą skalę (zwykle mniej niż 5 000–10 000 części).
• Ograniczona spawalność: Wiele stopów odlewniczych ma ograniczoną spawalność ze względu na porowatość i skład stopu. A356-T6 to jedna z opcji bardziej przyjaznych spawaniu.
• Niższa wytrzymałość w porównaniu ze stalą: Nawet odlewy aluminiowe o wysokiej wytrzymałości zazwyczaj osiągają wytrzymałość na rozciąganie 200–350 MPa , znacznie poniżej wielu stali konstrukcyjnych. Ogranicza to zastosowanie w zastosowaniach konstrukcyjnych o największym obciążeniu.
• Wymagane kąty pochylenia: Części muszą być zaprojektowane z kątem pochylenia (zwykle 1–3°), aby umożliwić wyjęcie z formy, co ogranicza pewne geometrie.

Jak wybrać odpowiednią metodę odlewania aluminium

Wybór odpowiedniego procesu odlewania wymaga zrównoważenia wielu czynników. Skorzystaj z następujących kryteriów podejmowania decyzji jako praktycznego przewodnika:

• Objętość: W przypadku serii powyżej 10 000 sztuk odlewanie ciśnieniowe zazwyczaj zapewnia najlepszy koszt części. Odlewanie piaskowe jest bardziej ekonomiczne poniżej 1000 jednostek.
• Rozmiar i waga części: Odlewanie piaskowe obejmuje bardzo duże części (setki kilogramów), które nie mieszczą się w maszynie odlewniczej. Odlewanie ciśnieniowe jest najlepsze w przypadku części o wadze poniżej ~25 kg.
• Wymagania dotyczące właściwości mechanicznych: Jeśli w celu uzyskania wytrzymałości wymagana jest obróbka cieplna T6, preferowana jest trwała forma lub odlewanie metodą traconego stopu A356 zamiast HPDC, który jest podatny na porowatość pogarszającą reakcję na obróbkę cieplną.
• Tolerancja wymiarowa: HPDC osiąga tolerancje ±0,1–0,2 mm; odlew piaskowy ma zazwyczaj ± 0,5–1,0 mm lub więcej, w zależności od jakości wzoru.
• Czas realizacji i prototypowanie: Odlewanie piaskowe i odlewanie metodą traconą umożliwiają szybsze iteracje prototypów bez drogiego oprzyrządowania. Formy piaskowe drukowane w 3D są obecnie stosowane w celu dalszego skrócenia czasu realizacji prototypów dni, a nie tygodnie .

Standardy jakości i kontrola części odlewanych z aluminium

Zapewnienie jakości ma kluczowe znaczenie w przypadku odlewów aluminiowych, szczególnie w przypadku komponentów o krytycznym znaczeniu dla bezpieczeństwa w sektorach motoryzacyjnym i lotniczym. Standardowe metody inspekcji obejmują:

• Skanowanie rentgenowskie i tomograficzne: Badania nieniszczące pod kątem porowatości wewnętrznej, pustek skurczowych i wtrąceń. Powszechnie stosowane w częściach konstrukcyjnych przemysłu lotniczego i samochodowego.
• Współrzędnościowa maszyna pomiarowa (CMM): Weryfikuje dokładność wymiarową względem specyfikacji CAD z tolerancjami tak wąskimi jak ± 0,01 mm.
• Kontrola penetracyjna i fluorescencyjna: Wykrywa pęknięcia i nieciągłości powierzchniowe.
• Próba rozciągania i twardości: Sprawdza, czy właściwości mechaniczne odpowiadają specyfikacjom stopów i obróbki cieplnej.
• Analiza spektrometryczna: Potwierdza, że skład stopu spełnia wymagane specyfikacje, takie jak ASTM B85 dla odlewów ciśnieniowych aluminium.

Renomowani dostawcy odlewów aluminiowych działają pod IATF 16949 (zarządzanie jakością w branży motoryzacyjnej) lub AS9100 (zarządzanie jakością w przemyśle lotniczym), zapewniające systematyczną kontrolę procesu i identyfikowalność od surowca do gotowej części.
