Jakie są zalety zaworu redukcyjnego w porównaniu z dławikiem o stałej kryzie w celu kontroli ciśnienia za zaworem

Porównując A zawór redukujący ciśnienie do dławika o stałym otworze do kontroli ciśnienia za zaworem, zawór redukcyjny jest zdecydowanie lepszym wyborem w prawie każdym zastosowaniu przemysłowym, komercyjnym i mieszkaniowym. Ogranicznik o stałym otworze to urządzenie pasywne, które ogranicza przepływ przez stały otwór — nie reguluje aktywnie ani nie utrzymuje ustawionego ciśnienia za zaworem. Natomiast zawór redukcyjny w sposób ciągły mierzy ciśnienie za zaworem i moduluje jego otwarcie, aby utrzymać stałe ciśnienie wylotowe niezależnie od wahań ciśnienia wlotowego lub zapotrzebowania na przepływ. Ta zasadnicza różnica w zasadzie działania przekłada się na wymierne korzyści w zakresie wydajności w zakresie dokładności, bezpieczeństwa, wydajności i kosztów długoterminowych.

W systemach, w których krytyczne znaczenie ma stabilne ciśnienie za zaworem — takich jak sieci dystrybucji wody, obwody hydrauliczne HVAC, linie przeciwpożarowe i sprzęt pneumatyczny — zawór redukcyjny zapewnia niezawodne, dynamiczne sterowanie, któremu po prostu nie może sprostać dławik o stałym otworze.

Jak działa każde urządzenie: podstawowe porównanie

Zrozumienie zasady działania każdego urządzenia wyjaśnia, dlaczego wyniki wydajności różnią się tak drastycznie.

Naprawiono ogranicznik kryzy

Ogranicznik stałego otworu jest elementem pasywnym o określonej średnicy otworu. Wytwarza spadek ciśnienia proporcjonalny do kwadratu natężenia przepływu. Ponieważ rozmiar kryzy jest stały, ciśnienie za zaworem zmienia się znacznie wraz ze zmianami ciśnienia lub zapotrzebowania przed zaworem. Jeśli ciśnienie wlotowe wzrośnie o 20%, ciśnienie za zaworem również wzrośnie w sposób nieprzewidywalny. Nie ma mechanizmu sprzężenia zwrotnego, żadnej regulacji ani kompensacji zmian w systemie.

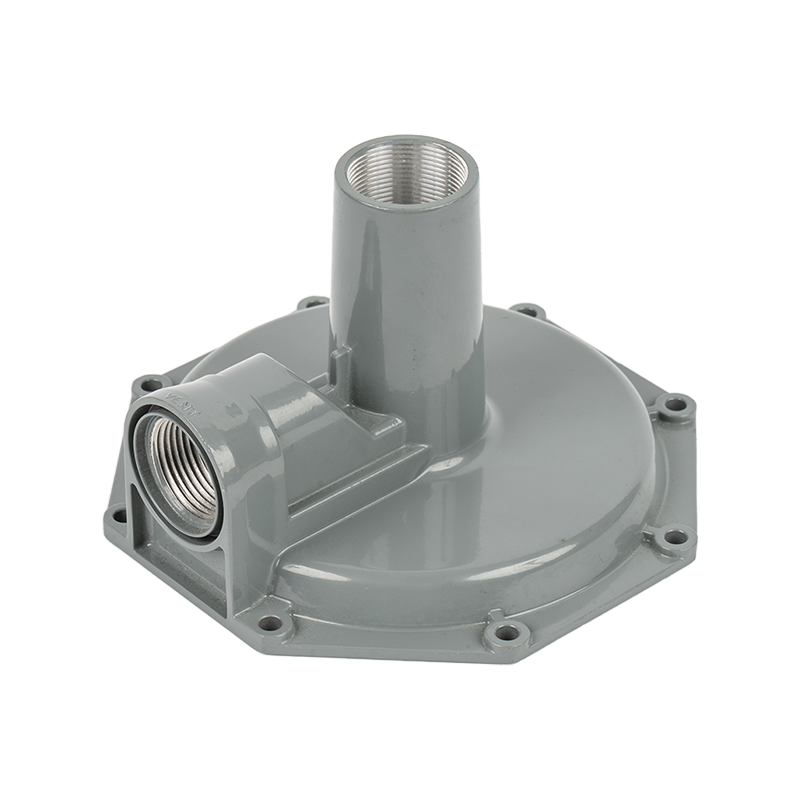

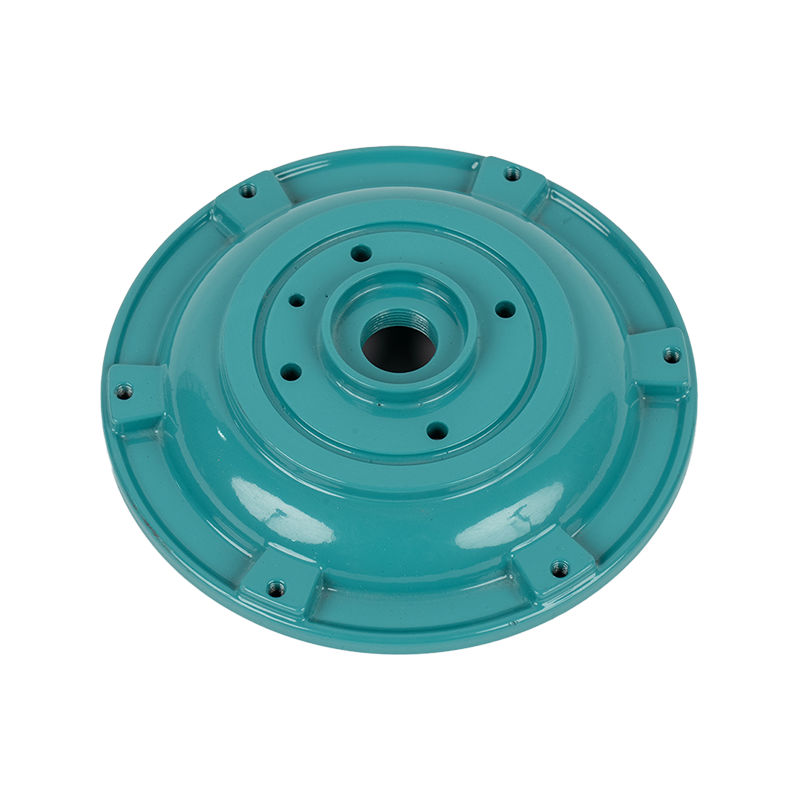

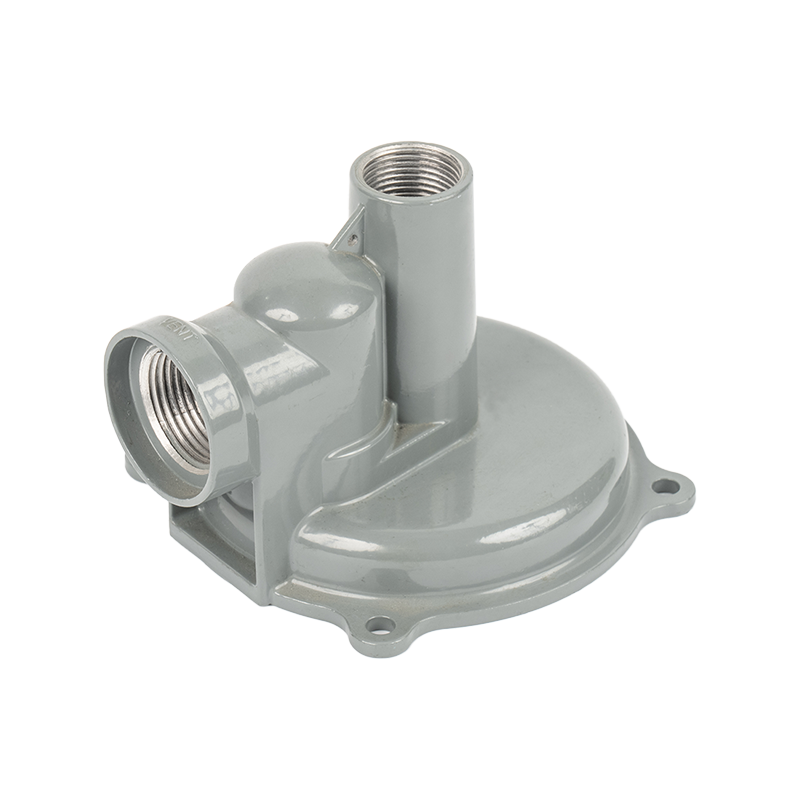

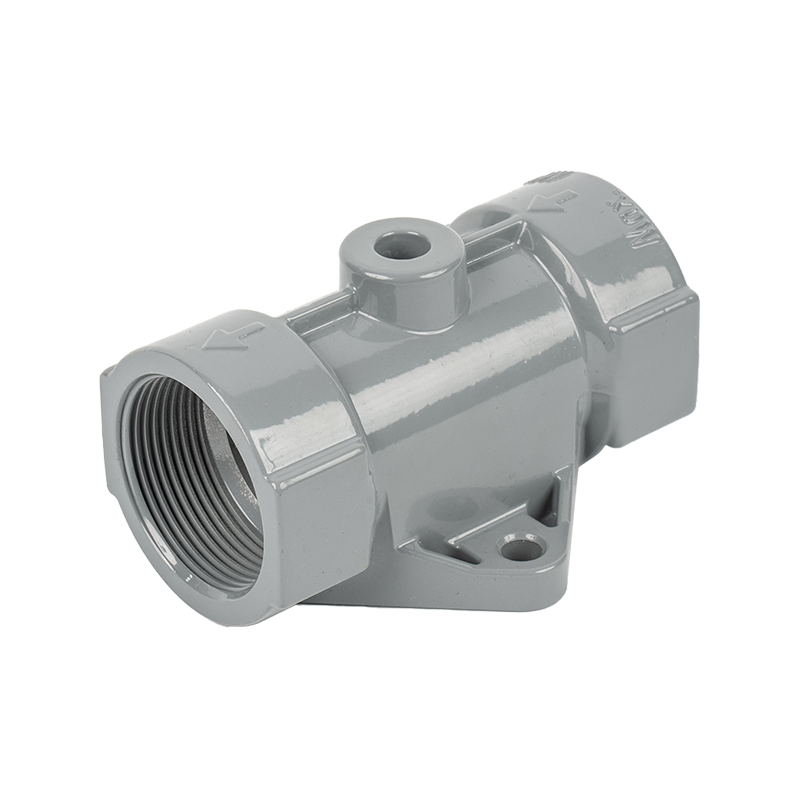

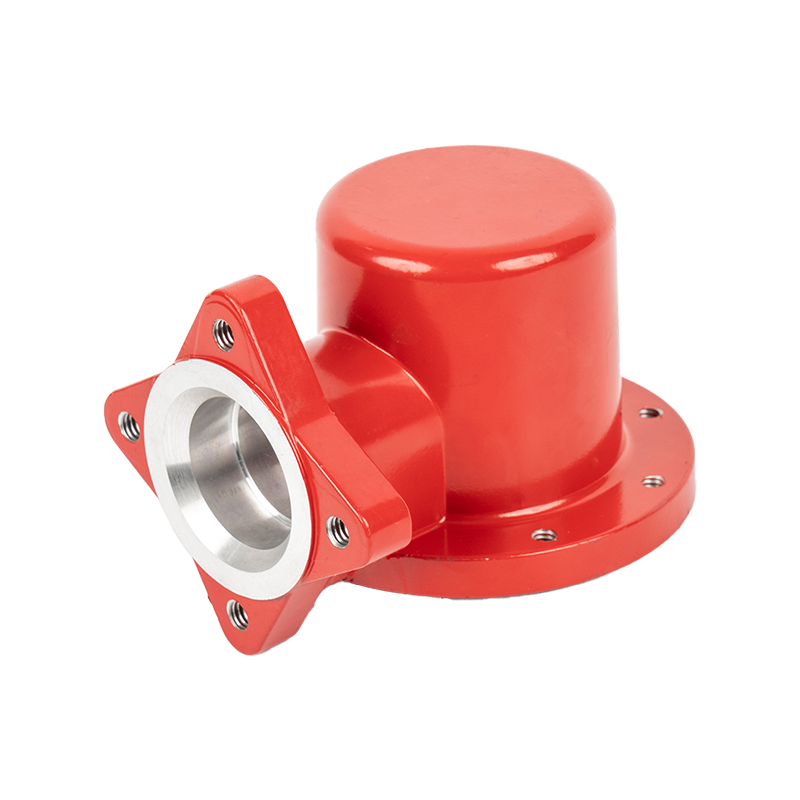

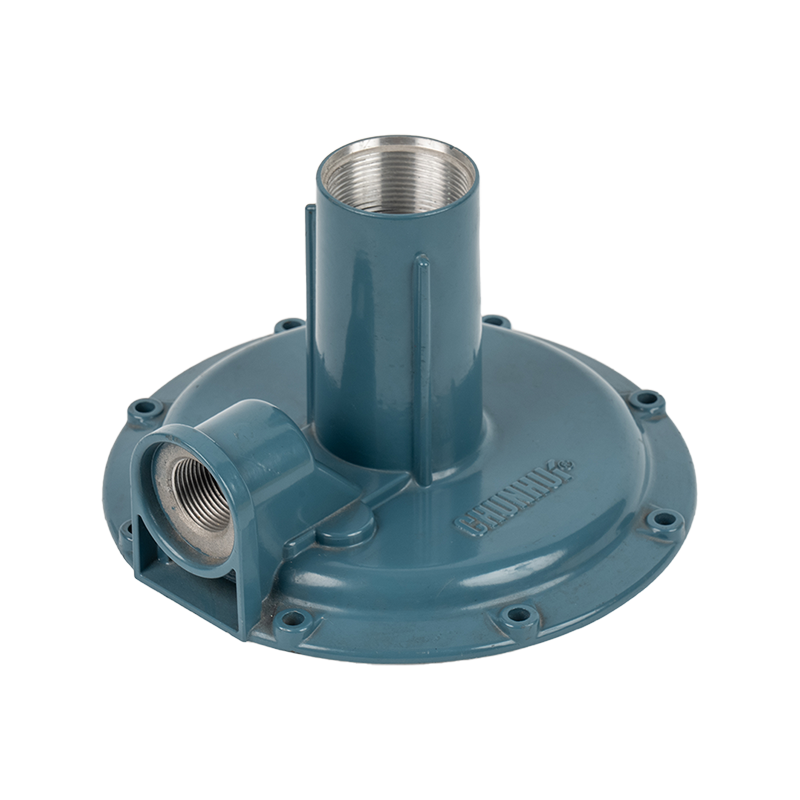

Zawór redukujący ciśnienie

Zawór redukcyjny wykorzystuje mechanizm sprężynowy lub sterowany pilotem do pomiaru ciśnienia za zaworem w czasie rzeczywistym. Gdy ciśnienie za zaworem spadnie poniżej wartości zadanej, zawór otwiera się szerzej, aby umożliwić większy przepływ. Gdy ciśnienie za zaworem wzrasta w kierunku wartości zadanej lub powyżej niej, zawór zamyka się, aby ograniczyć przepływ. To zachowanie w zamkniętej pętli utrzymuje ciśnienie wylotowe w granicach a wąska tolerancja, zazwyczaj ± 0,5 do ± 2 psi , niezależnie od zmienności w górę.

Zaleta 1: Stałe ciśnienie za zaworem niezależnie od zmian na wlocie

Jedną z najważniejszych zalet zaworu redukcyjnego jest jego zdolność do utrzymywania stabilnego ciśnienia za zaworem, nawet w przypadku wahań ciśnienia zasilania przed nim. Na przykład ciśnienie wody w wodociągach miejskich może się wahać w granicach 40 psi i 120 psi przez cały dzień w zależności od cykli zapotrzebowania. Ogranicznik o stałym otworze nie zapewnia kompensacji tych wahań — w przypadku gwałtownych wzrostów ciśnienia na wlocie, ciśnienie za zaworem wzrasta proporcjonalnie.

Zawór redukcyjny w sposób ciągły dostosowuje swoje położenie, aby równoważyć wahania przed zaworem i zapewniać stałe ciśnienie wylotowe — zwykle ustawiane w zakresie od 45 do 80 psi w zastosowaniach mieszkaniowych lub lekkich obiektach komercyjnych. Chroni to wrażliwe urządzenia końcowe, takie jak bojlery, wymienniki ciepła, emitery nawadniające i precyzyjne dysze zraszające, przed uszkodzeniami wywołanymi ciśnieniem lub niespójną pracą.

Zaleta 2: Ochrona dodatkowego wyposażenia i rurociągów

Nadciśnienie jest jedną z głównych przyczyn przedwczesnych awarii sprzętu, nieszczelności połączeń rurowych i uderzeń hydraulicznych w układach cieczy. Ogranicznik o stałym otworze nie może zapobiec nadciśnieniu — zmniejsza jedynie średni przepływ, a nie szczytowe skoki ciśnienia. Jednakże zawór redukcyjny aktywnie ogranicza maksymalne ciśnienie dostarczane za reduktorem, służąc zarówno jako regulator przepływu, jak i urządzenie zabezpieczające sprzęt.

Na przykład w systemie tłumienia pożaru, w którym a zawór redukcyjny ciśnienia zraszacza jest zainstalowany, zawór zapewnia, że do każdej głowicy zraszacza dopływa woda o właściwym ciśnieniu projektowym — zazwyczaj od 7 do 175 psi, w zależności od typu głowicy. Bez prawidłowo działającego zaworu redukcyjnego ciśnienia tryskaczy, strefy wysokiego ciśnienia w wielopiętrowym budynku mogą spowodować, że głowice tryskaczy będą działać poza podanymi parametrami przepływu i dystrybucji, pogarszając bezpieczeństwo życia i potencjalnie powodując z biegiem czasu zmęczenie rur.

Stały ogranicznik kryzy zainstalowany w tym samym miejscu zmniejszyłby średni przepływ do odgałęzienia tryskacza, ale nie mógłby zapobiec przedostawaniu się skoków ciśnienia do głowic w czasie gwałtownych wzrostów zapotrzebowania na sąsiednich piętrach lub strefach.

Zaleta 3: Możliwość regulacji bez wyłączania systemu lub wymiany podzespołów

Kluczową zaletą operacyjną zaworu redukcyjnego jest jego możliwość regulacji. Większość modeli bezpośredniego działania i sterowanych pilotem umożliwia zmianę ustawionego ciśnienia za zaworem za pomocą prostej śruby regulacyjnej lub regulatora pilotowego, bez konieczności odłączania zaworu od rurociągu lub przerywania pracy systemu. Jest to szczególnie cenne w systemach, w których wymagania dotyczące ciśnienia zmieniają się sezonowo, wraz z poziomem obłożenia lub w wyniku modernizacji sprzętu.

Ogranicznik o stałym otworze ma jeden, stały rozmiar otworu. Jeśli wymagania dotyczące spadku ciśnienia w systemie ulegną zmianie, zwężkę należy fizycznie usunąć i wymienić na element o innym rozmiarze — jest to proces wymagający rozhermetyzowania układu, dodatkowej pracy i przestoju. W systemach o wysokiej dostępności, takich jak dystrybucja wody w szpitalach lub ciągłe linie produkcyjne, ta sztywność stanowi poważne obciążenie operacyjne.

• Zawory redukcyjne oferują zazwyczaj zakres regulacji wynoszący 25 do 75 psi lub szersze na jednym urządzeniu
• Niektóre modele sterowane pilotem obsługują zdalną regulację wartości zadanej za pomocą siłowników pneumatycznych lub elektrycznych
• Dostosowanie zajmuje kilka minut; wymiana kryzy wymaga pełnej izolacji linii i drenażu potencjału

Zaleta 4: Lepsza efektywność energetyczna i mniejsze straty wody

Nadciśnienie w systemach dystrybucyjnych bezpośrednio zwiększa zużycie wody i energii. Wykazały to badania przeprowadzone przez operatorów przedsiębiorstw wodociągowych zmniejszenie ciśnienia w układzie o 10 psi może zmniejszyć współczynnik wycieków o 5 do 10% w starych sieciach rurociągów. Zawór redukujący ciśnienie osiąga tę redukcję dynamicznie i precyzyjnie, dostarczając tylko ciśnienie wymagane w każdym punkcie poboru.

Ogranicznik ze stałą kryzą zmniejsza ciśnienie tylko w funkcji natężenia przepływu — przy niskim lub zerowym przepływie spadek ciśnienia na kryzie znika, a ciśnienie za zaworem wyrównuje się z ciśnieniem przed zaworem. Oznacza to, że w okresach niskiego zapotrzebowania, np. w nocy, dławik o stałym otworze nie zapewnia praktycznie żadnej ochrony ciśnieniowej. Zawór redukcyjny utrzymuje ciśnienie za zaworem na poziomie zadanym nawet przy zerowym przepływie, zapobiegając wzrostowi ciśnienia, które może naprężyć złączki rurowe i uszczelki urządzeń.

W komercyjnych systemach nawadniających, gdzie a zawór redukcyjny ciśnienia zraszacza jest określone dla strefy, utrzymanie prawidłowego ciśnienia roboczego zapewnia równomierne natężenie opadów we wszystkich głowicach. Nadmierne ciśnienie powoduje zamglenie i znoszenie wiatru, marnując wodę; niewystarczające ciśnienie zmniejsza promień wyrzutu i tworzy suche plamy. Żadnego z rezultatów nie da się uniknąć w przypadku ogranicznika o stałym otworze działającego w zmiennych cyklach zapotrzebowania.

Zaleta 5: Wydajność w zmiennych warunkach przepływu

Systemy płynów w świecie rzeczywistym rzadko działają przy jednym, stałym natężeniu przepływu. Zapotrzebowanie zmienia się w zależności od pory dnia, obłożenia, cykli procesów i przełączania sprzętu. Ogranicznik o stałym otworze zaprojektowano wokół jednego projektowego punktu przepływu — jego spadek ciśnienia znacznie spada w warunkach niezgodnych z projektem. Przy połowie projektowego przepływu spadek ciśnienia na stałym otworze spada do jednej czwartej wartości projektowej, co oznacza znaczny wzrost ciśnienia za zaworem.

Zawór redukcyjny obsługuje zmienny przepływ przy stałym ciśnieniu wyjściowym. Niezależnie od tego, czy system zasila jedno urządzenie, czy dwadzieścia jednocześnie, zawór moduluje, aby utrzymać ustawione ciśnienie wylotowe. Ta charakterystyka działania sprawia, że zawór redukcyjny jest preferowanym wyborem w przypadku:

• Zaopatrzenie w wodę budynku wielokondygnacyjnego przy jednoczesnym użytkowaniu armatury
• Przemysłowe linie technologiczne z zapotrzebowaniem na przepływ okresowy lub cykliczny
• Systemy przeciwpożarowe i nawadniające z aktywacją strefa po strefie
• Obwody pneumatyczne z wieloma siłownikami działającymi niezależnie

Kiedy można nadal używać dławika o stałym otworze

Ograniczniki stałego otworu odgrywają rolę w określonych, ograniczonych zastosowaniach. Są niedrogie, kompaktowe i nie wymagają konserwacji. W systemach z bardzo stabilne ciśnienie wlotowe, stałe natężenie przepływu i brak konieczności precyzyjnej kontroli ciśnienia za zaworem , stała kryza może odpowiednio działać — na przykład jako urządzenie równoważące przepływ w obwodzie równoległym, w którym wszystkie odgałęzienia są zaprojektowane na identyczne spadki ciśnienia.

Warunki te stanowią jednak raczej wyjątek niż regułę. W przypadku każdego zastosowania, w którym liczy się dokładność ciśnienia za zaworem, ochrona sprzętu, zmienność zapotrzebowania lub elastyczność operacyjna, zawór redukcyjny jest technicznie poprawnym i bardziej opłacalnym rozwiązaniem długoterminowym.

Zalety zaworu redukcyjnego w porównaniu z dławikiem o stałym otworze są znaczne i dobrze udokumentowane w praktyce inżynierskiej. Od aktywnej regulacji ciśnienia i ochrony sprzętu po oszczędność energii i elastyczność operacyjną, zawór redukcyjny zapewnia wymierne korzyści w zakresie wydajności, których nie jest w stanie odtworzyć pasywne urządzenie kryzowe. Czy określenie a zawór redukcyjny ciśnienia zraszacza w przypadku systemu przeciwpożarowego, zaworu bezpośredniego działania do instalacji wodno-kanalizacyjnych w budynkach mieszkalnych lub modelu sterowanego pilotem do przemysłowej linii technologicznej, zawór redukcyjny zapewnia precyzję, możliwość dostosowania i niezawodność, których wymagają nowoczesne systemy płynów. W przypadku każdego zastosowania, w którym wymagana jest stabilność ciśnienia za zaworem, zawór redukcyjny jest nie tylko lepszą opcją — jest właściwym rozwiązaniem.
